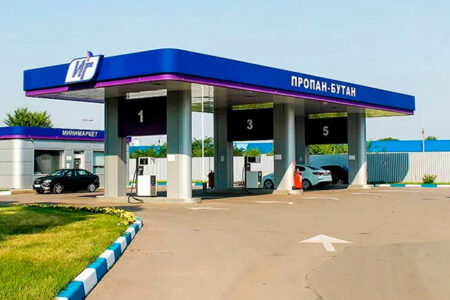

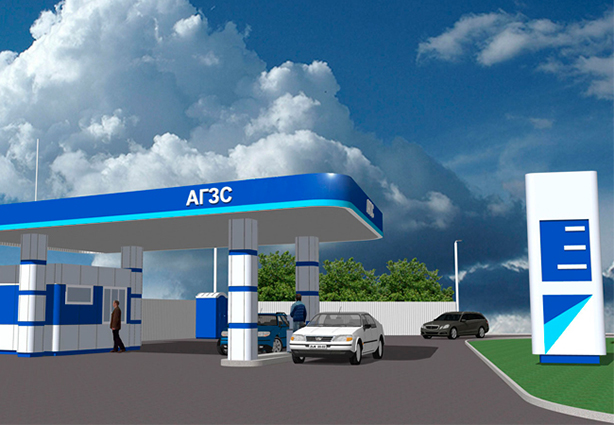

Состав и устройство автозаправочной станции (АГЗС) строго регламентируется сводом правил «Требования пожарной безопасности автозаправочных станций» СП 156.13130.2014.
Структурные компоненты
К структурным компонентам систем АГЗС относятся: — Сосуды для хранения сжиженного газа — Насосный агрегат с обвязочными трубопроводами — Газораспределительные колонки — Системы аварийной безопасности и управления
Установки топливных станций
Устройство систем автозаправочных станций можно разделить на 4 класса:
-
Объекты, расположенные в городских зонах или вдали от них;
-
Системы с наземными или подземными резервуарами;
-
Резервуары с двойными или одинарными стенками;
-
Количество насосов для загрузки и выгрузки из топливозаправщика. Различные типы систем АЗС приводят к различным затратам на заправку топливом. Также рассматриваются резервуары для сжиженного газа.
Резервуары СУГ в АГЗС
В установках АГЗС используются два типа резервуаров для СУГ: одностенные и двустенные. В зависимости от потребностей конструкции они могут устанавливаться над или под землей. Использование двустенных резервуаров необходимо для уменьшения расстояния между АГЗС и другими объектами. На определенном расстоянии от АГЗС должны находиться следующие объекты:
Промышленные, складские и складские помещения
-
Производственные и складские помещения,
-
Места общественного скопления,
-
Лесные массивы,
-
Дороги,
-
Парковочные зоны,
-
Цеховые коллективы,
-
Железные дороги,
-
Канализационные очистные сооружения, очистные сооружения и насосные станции,
-
Сооружения и здания практических классов пожарной опасности f1-f4,
-
Наружные установки категорий an, bn, gn.
Радиологические и опасные сооружения
Следует учитывать сооружения, содержащие радиоактивные и опасные вещества I и II классов опасности по ГОСТ 12.1.007, линии электропередачи, электрические подстанции (в том числе трансформаторные), склады (вне зданий) лесных материалов, торфа, волокнистых горючих веществ, сена, соломы, а также торфяные залежи под открытым небом. В случае размещения на одном объекте многотопливных автозаправочных станций (МТАЗС) с двумя и более видами топлива следует применять только двустенные резервуары для СУГ в соответствии с требованиями пожарной безопасности СП 156.13130.2014.
Насосный агрегат
В насосном блоке АГЗС, помимо устройства для выдачи СУГ в газораспределительную систему, устанавливается насос для забора газа из автомобиля-доставщика в парк хранения.
Газораспределительные колонки
Газораздаточные колонки бывают двух видов. Те, которые возвращают пар в производственный процесс, или те, которые работают только в жидком виде. Колонки, возвращающие пар, оснащены поршневым уровнемером, что позволяет им иметь более точный класс.
Системы безопасности
Устройства аварийной безопасности обычно состоят из следующих компонентов: электронных уровнемеров, электромагнитных клапанов, датчиков контроля межстенного пространства сосудов, газоанализаторов, датчиков пламени, световых и звуковых оповещателей, заземления танкеров.
Электронный уровнемер предназначен для ограничения наполнения резервуаров до 85% от их геометрического объема в соответствии с п. 8.35 свода правил СП 156.13130.2014.
Состав АЗС
В состав АГЗС должны входить устройства, останавливающие процесс наполнения резервуаров сжиженным газом, а также закрывающие клапаны на линиях, идущих от топливного склада к бензовозу. Для этого используются электромагнитные клапаны, срабатывающие по сигналам, подаваемым с пульта автоматики. Этот механизм перекрывает трубопроводы и останавливает процедуру заполнения резервуаров.
Наблюдение за межстенным пространством сосудов
При контроле межстенного пространства сосудов предпочтение отдается электроконтактным манометрам, а не датчикам давления, поскольку они способны не только визуально отображать величину давления, но и передавать сигнал в систему автоматизации. Кроме того, такие манометры оснащены верхней и нижней уставками, что позволяет снимать сигналы как при превышении, так и при снижении давления ниже заданного уровня.
Газоанализаторы и устройства заземления резервуаров
Газоанализаторы измеряют и сообщают в систему автоматики о превышении предельной концентрации паров газа. Заземляющие устройства на автоцистернах на АЗС необходимы для регулирования качества заземления газовоза. При плохом заземлении возможно появление статического электричества при движении пропан-бутана по сливным шлангам цистерны. Использование заземляющего устройства автоцистерны в составе АГЗС является обязательным и регламентируется правилами СП 156.13130.
Щит автоматизации
Щит управления АЗС — это механизм, который собирает данные со всех узлов и механизмов, установленных на станции, и управляет ими в компьютеризированном режиме. Щит анализирует информацию, полученную от защитных систем. В его функции входят:
-
Демонстрация уровня СУГ в резервуарах,
-
Контроль работы исполнительных механизмов.
Предупреждение о функции защиты
Световой сигнал, сигнализирующий о режиме работы, и звуковое предупреждение в случае опасности.
